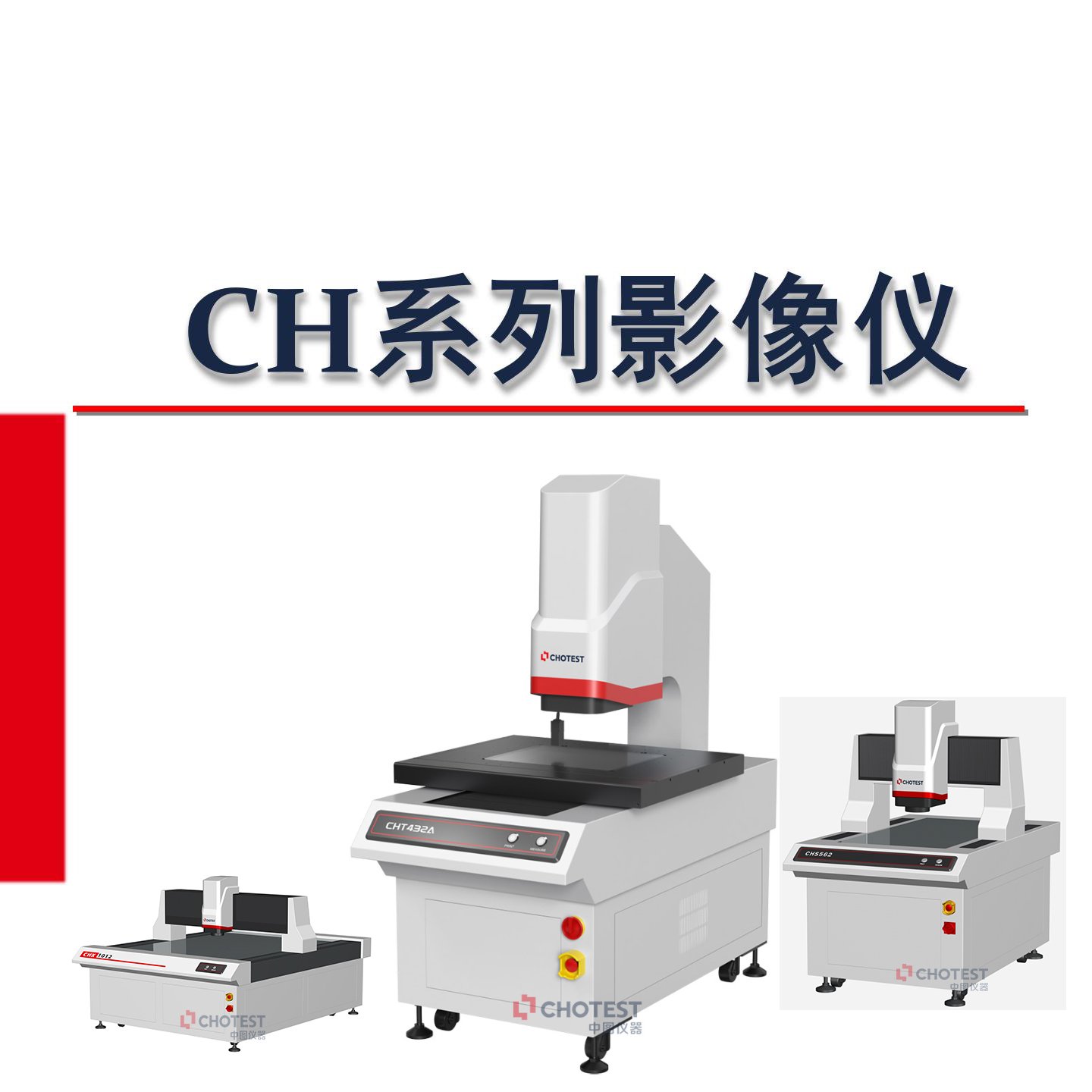

二次元测量影像仪中图仪器（chotest）CHT322A
| 产品型号： |
CHT322A |
| 品 牌： |
chotest/中图仪器 |
|
|
| 所 在 地： |
广东深圳 |
| 更新日期： |
2022-09-24 |
中图仪器
二次元测量影像仪可根据客户要求，定制化输出数据报告模板，输出SPC分析报告与统计图表，支持TCP、Q-DAS等多种数据传输方式�？勺鞒ざ�、角度、形状、表面等检验工作。属非接触式、二次元测量， 尤其适合弹性、脆性材料的测量。
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、*近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
应用领域
二次元测量影像仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、钟表、计量检测等领域，实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差等精密测量。
中图仪器
二次元测量影像仪针对于产品微小的特征位置，全自动高精度变倍镜头搭配强大的智能对焦系统，可以轻松识别边缘，快速定位产品轮廓特征，影像聚焦功能也能满足现场产品尺寸高度、平面度的检测需要。
