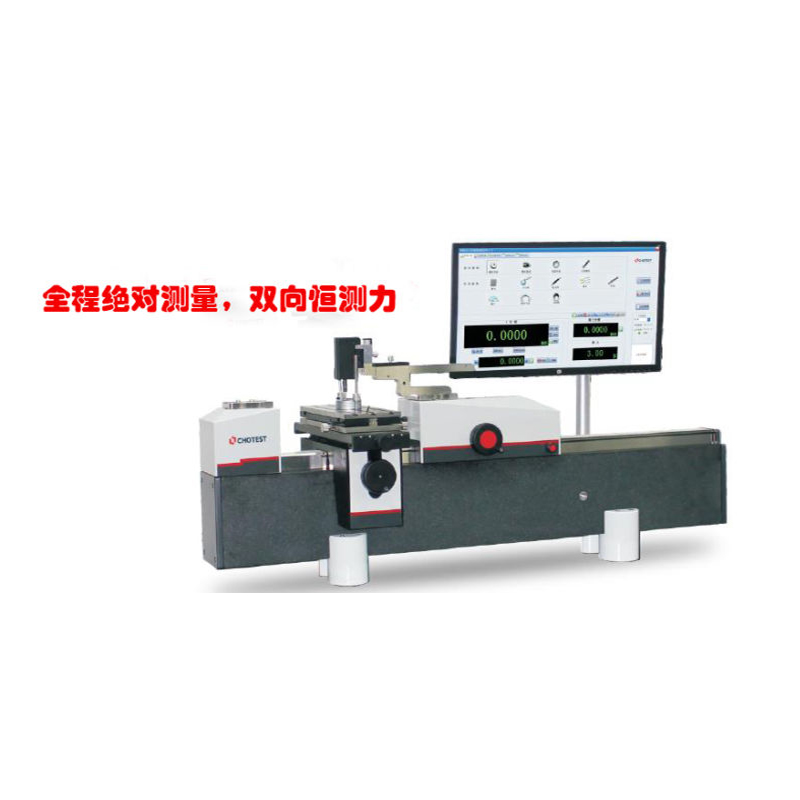

高精度光栅测长机器中图仪器SJ5100-Prec300
| 产品型号： |
SJ5100-Prec300 |
| 品 牌： |
中图仪器 |
|
|
| 所 在 地： |
广东深圳 |
| 更新日期： |
2022-09-24 |
中图仪器
高精度光栅测长机器具有精度高、使用方便、功能强等优点，采用的高精度光栅式大量程接触式测量是一种很好的长度测量方式。能够检定精密量具、精密量规，如块规、环规、塞规、卡规、螺纹规、花键规、表类、尺类�；箍梢约觳飧髦志芄ぜ谕獬叽�，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。
中图仪器
高精度光栅测长机器高精度光栅测量系统，分辨力达到0.01μm，测量精度高；精密研磨导轨系统，导轨直线度高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作�？刹僮餍阅芮�，譬如全自动接触、智能找拐点，全自动光滑、螺纹环规测量等，操作人员在使用仪器过程中，只需将工件移动到指定位置，输入被测件参数，即可实现一键测量，无需人工干涉测量过程，通过智能测力识别方式防误操作撞针，做到无损伤测量。
产品功能
1.标配功能：检测量块、块规、光滑环塞规、螺纹环塞规、光滑卡规、千分尺校对杆、塞尺、针规、三针、两点内径千分尺；
可选配功能：光滑锥度环塞规、螺纹锥度环塞规、锯齿螺纹、梯形螺纹、花键环塞规（跨棒距及齿宽齿厚测量）、尺类（外径千分尺、数显及游标卡尺、深度千分尺、三爪内径千分尺等手动校准）、表类（百分表、千分表、杠杆表手动校准）等量具量规；轴承内外圈锥度、沟槽底径及沟槽宽度、精密零部件的长度尺寸，内外径尺寸、花键及标准齿轮（跨棒距及齿宽齿厚测量）等；
2.检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。国内量块、量规、螺纹规、尺类、千分尺校对杆、卡规及其它标准数据库，满足国内客户需求；
3.仪器软件可选择超过150份的软件标准数据库，其中螺纹数据库超过100份，软件甚至支持客户自定义的非标螺纹量规参数输入，软件可自动计算所选参数的公差带作结果判定；
4.中图仪器
高精度光栅测长机器满足多种检定规程、标准，根据规程、标准自动进行检测结果判定；
5.界面友好，更符合中国用户操作习惯，软件内置多种国际语言可切换（含英文、俄文等）；
6.测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
7.可从数据库中选定多条记录成批打印检定记录或者检定证书；
8.具有数据备份和还原数据库功能；
9.可将测量数据输出到Word、Excel、PDF文档，输出多种Word/PDF格式报表，并支持完全的自定义报表，定制检定记录报表和检定证书的格式，特别适合国内计量机构对报表方面的要求；
10.可根据客户需求定制标准。
智能操作
1)智能的环规检测工作平台，采用方便快捷的水平放置方式、夹紧方式以及Y轴及倾斜找拐点；
2)智能的塞规检测夹具，检测时自动找到螺纹中径拐点及塞规直径拐点；
3)智能方便的测力及移动锁紧，操作检测非常简洁快速；
环境条件
参考环境温湿度：
温度：20±2℃，波动不超过0.5℃/小时
相对湿度：10~70%。
校准室内应无影响测量的灰尘、震动、噪音、气流、腐蚀性气体和较强磁场。
