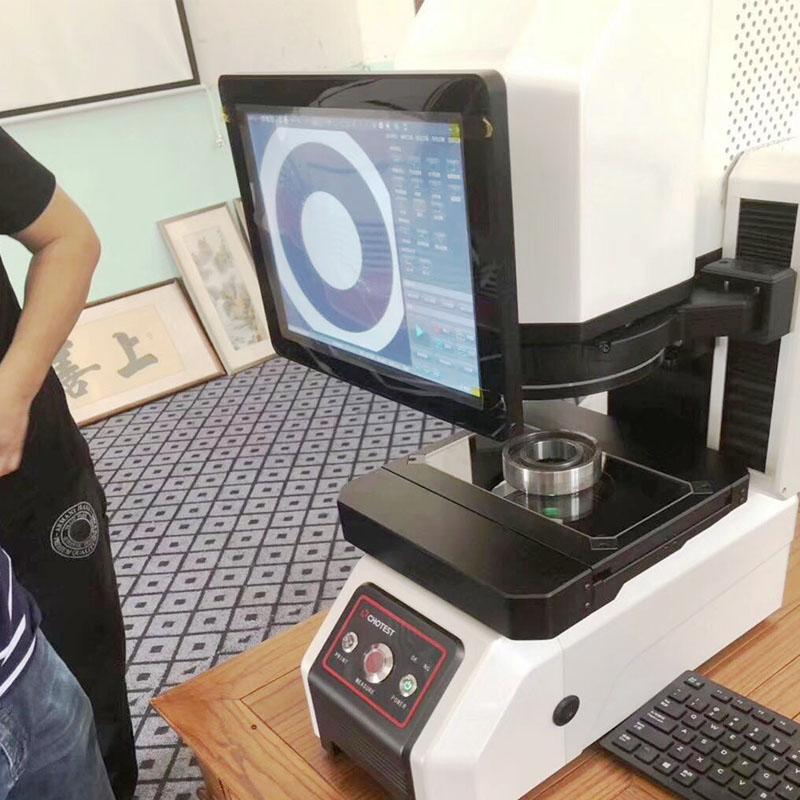

中图仪器VX3100D图像一键式尺寸测量仪也叫闪测仪，搭载光学非接触式测头，在CNC模式下，可一键自动完成工件的二维平面尺寸、高度尺寸、平面度等参数的精密快速测量，即一键式2.5D测量。(注：光学非接触测头可选点激光测头和光谱共焦位移测头。)

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、*近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.VX3100D图像一键式尺寸测量仪支持公差批量设置、比例等级划分、颜色自定义管理。


记录管理功能

1.将所有测量记录进行集中式管理。
2.CNC测量支持扫码枪输入。
3.按工件型号、工件名称、检测日期、工件识别码等进行查询。

VX3100D图像一键式尺寸测量仪侧重于双远心镜头的整体成像（拍照式），结合高分辨率工业相机及高精度图像分析处理算法，通过软件计算后实现测量。改变了人们对测量精度与产品图像放大成比例的固有思维！同时外形设计充分利用空间结构，以及人性化设计理念，小巧精致，占地面积小。拍照式的测量原理有效避免了阿贝误差的产生，测量精度受现场环境、使用时间的影响较小。
